Gaine TPC (gaine BTP) : couleurs, diamètres et pose des réseaux enterrés
La gaine TPC, le fourreau qui protège vos câbles et tuyaux enterrés — et vous évite de tout recreuser le jour d’une panne.
Dès qu’un câble électrique ou un tuyau part sous terre — vers un portail, une piscine, un abri de jardin — il faut le protéger. C’est le rôle de la gaine TPC, aussi appelée gaine BTP : un fourreau souple et costaud dans lequel passe le réseau, à l’abri des racines, des cailloux et des coups de bêche.
Annelée à l’extérieur pour résister à l’écrasement, lisse à l’intérieur pour laisser glisser les câbles, elle est l’accessoire incontournable de tout réseau enterré. Voici comment la choisir et la poser correctement.
Qu’est-ce qu’une gaine TPC ?

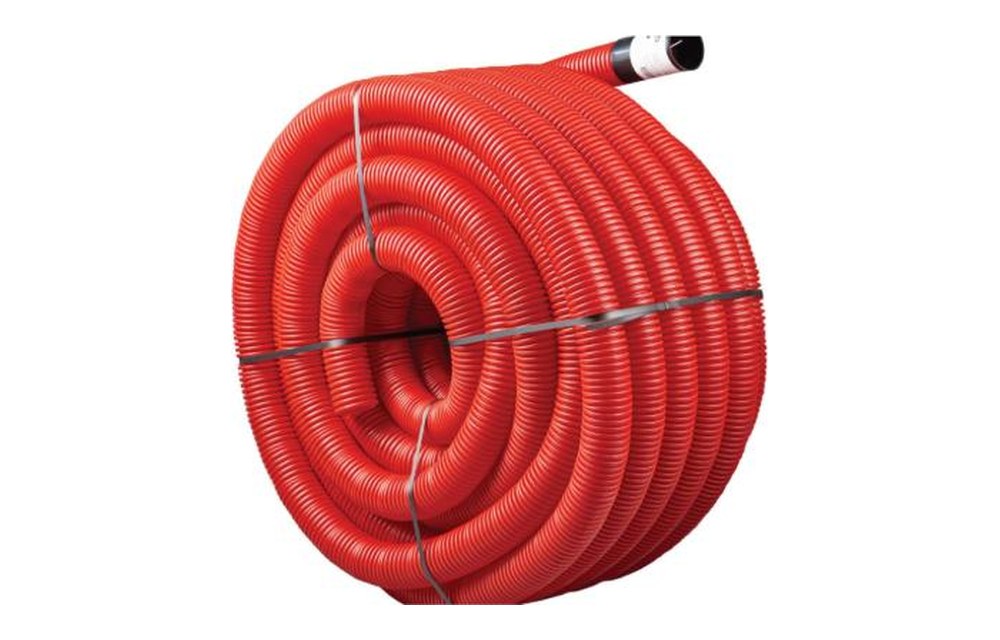

TPC signifie Tube de Protection des Câbles. C’est un fourreau en polyéthylène haute densité, annelé à l’extérieur (pour encaisser l’écrasement du sol) et lisse à l’intérieur (pour que les câbles glissent sans accrocher). Elle répond à la norme NF EN 61386-24, avec une résistance à l’écrasement de 450 N, et se vend en bobines de 25 ou 50 mètres.
🧵 Le tire-fil, l’astuce qui fait gagner des heures
La plupart des bobines sont livrées avec un tire-fil déjà présent dans la gaine : une aiguille souple sur laquelle on accroche le câble pour le faire passer d’un bout à l’autre sans forcer. Un vrai confort dès que la tranchée fait plusieurs mètres.
Gaine TPC ou gaine ICTA : ne pas confondre
Ces deux gaines se ressemblent mais n’ont pas le même usage.
Le bon réflexe
La TPC est faite pour la pose enterrée en extérieur : plus rigide, elle résiste au poids de la terre. L’ICTA est destinée à l’intérieur (encastrée dans un mur, une dalle, ou apparente sous abri). Les deux ne sont pas interchangeables : pour un réseau qui part sous terre, c’est la TPC.

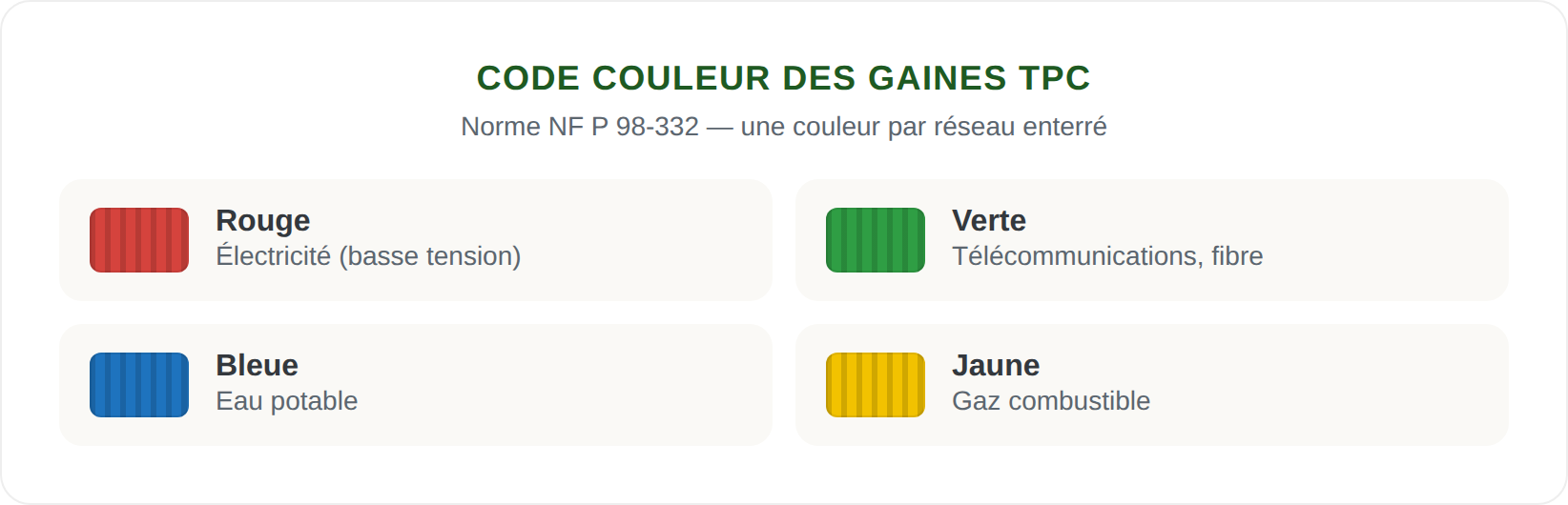

Le code couleur des gaines TPC
Comme pour tous les réseaux enterrés, la couleur de la gaine indique la nature de ce qu’elle protège. C’est normalisé (NF P 98-332), ce qui permet de repérer chaque réseau d’un coup d’œil.
Quel diamètre choisir ?
Le diamètre se choisit selon la section du câble ou du tuyau à passer. Règle d’or : la gaine ne doit jamais être remplie à plus d’un tiers, pour garder de la marge et pouvoir tirer les câbles.
| Diamètre | Usage courant |
|---|---|
| ø 40 mm | Éclairage extérieur, arrosage, petits câbles |
| ø 63 mm | Câbles d’alimentation, pompe de piscine |
| ø 75 mm | Branchement électrique résidentiel (standard Enedis) |
| ø 90 à 110 mm | Gros câbles ou plusieurs conducteurs |

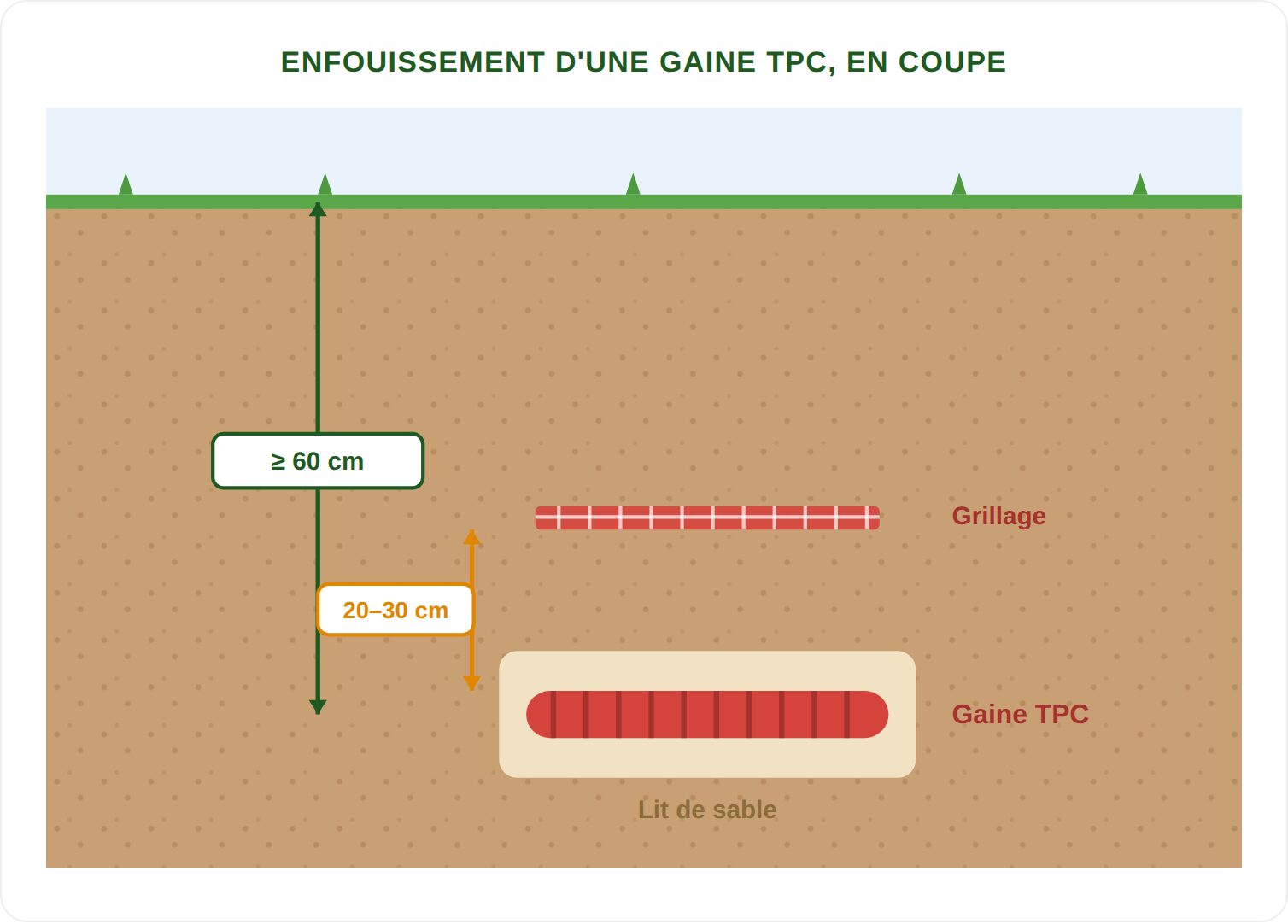

À quelle profondeur enterrer la gaine ?
La profondeur dépend de ce qui passe au-dessus. En pleine terre, comptez au moins 60 cm entre la surface et la gaine ; sous une allée carrossable, montez à 70 à 80 cm. La gaine se pose sur un lit de sable, jamais directement sur des cailloux.
- Creusez la tranchée à la bonne profondeur (≥ 60 cm en pleine terre).
- Étalez un lit de sable au fond pour protéger la gaine des pierres.
- Posez la gaine TPC et tirez les câbles à l’aide du tire-fil.
- Recouvrez de sable puis de terre, et posez un grillage avertisseur 20 à 30 cm au-dessus.
🔔 À poser juste au-dessus : le grillage avertisseur
Pour signaler la gaine aux futurs travaux, on déroule un grillage avertisseur de la bonne couleur 20 à 30 cm plus haut. On explique tout dans notre guide : le grillage avertisseur, couleurs et pose.
Questions fréquentes
Gaine TPC ou ICTA pour enterrer un câble ?
La TPC. L’ICTA est réservée à l’intérieur (encastrée ou sous abri) ; elle n’a pas la rigidité nécessaire pour résister au poids de la terre.
Quelle couleur de gaine pour l’électricité ?
Le rouge. Le vert correspond aux télécoms et à la fibre, le bleu à l’eau potable, le jaune au gaz.
Peut-on tirer plusieurs câbles dans une même gaine ?
Oui, tant que le remplissage reste sous un tiers du diamètre. Au-delà, passez au diamètre supérieur pour pouvoir tirer les câbles sans les abîmer.
🛒 Choisir votre gaine TPC
Bleu, rouge ou vert, en bobines de 25 ou 50 m avec tire-fil intégré, prêtes à enterrer.
Voir les gaines TPC sur Jardiboutique →En résumé
La gaine TPC protège durablement vos câbles et tuyaux enterrés. Retenez : la bonne couleur selon le réseau, un diamètre rempli au tiers maximum, une pose sur lit de sable à 60 cm minimum, et un grillage avertisseur au-dessus. Pour équiper votre chantier, comparez les modèles sur la boutique gaine TPC de Jardiboutique.
